ModelCompare

ModelCompare

  • Nahtlose Schnittstelle als Plug-In
  • Geometrieänderungen
  • Multi-Teile-Erkennung
  • Erkennung von Material-ID- und Dickenänderungen
  • Erkennung von Schweißpunkt- und RBE-Änderungen

© Fraunhofer SCAI

Software ModelCompare

ModelCompare identifiziert die Unterschiede zwischen zwei Finite-Element-Modellen auf der Grundlage der von den Diskretisierungsgittern definierten Geometrie und ist unabhängig von der Teile-ID (PID) oder dem Namen der Teile.

Infoblatt

Das Infoblatt veranschaulicht den Zweck und die Hauptmerkmale der Software auf zwei Seiten.



Infoblatt (in englischer Sprache)

FEM Modellvergleich schnell und einfach gemacht

ModelCompare ermöglicht einen schnellen und einfachen Vergleich zweier ähnlich diskretisierter FE-Modelle und analysiert ihre Unterschiede in Geometrie (Mesh), Material-ID und Dicke.

ModelCompare identifiziert die Unterschiede zwischen den beiden Modellen auf der Grundlage der vom Diskretisierungsgitter definierten Geometrie und ist unabhängig von der Teile-ID (PID) oder dem Namen der Teile. Es verwendet spezielle Abbildungstechniken, die zu extrem kurzen Laufzeiten führen.

Benutzervorteile

Jede Organisation, die am Computer-Aided Engineering (CAE) beteiligt ist, muss mit zahlreichen Designs umgehen, die sich in Geometrie, Material und Randbedingungen unterscheiden. ModelCompare ist ein Quick-Look-Tool, das in der Lage ist, die Unterschiede zwischen zwei FE-Modellen zu bestimmen, die in gleicher Weise diskretisiert werden. Mit ModelCompare können Sie schnell zwei FE-Modelle im Visualisierungswerkzeug Ihrer Wahl vergleichen, ohne die Unterschiede manuell bestimmen zu müssen.

Unser Beitrag

Wir arbeiten an der Schnittstelle von Mathematik und Datenanalyse und entwickeln moderne Werkzeuge, die den täglichen Anforderungen der CAE-Ingenieure gerecht werden. Oft müssen sie Teile aus verschiedenen Modellen vergleichen und identifizieren, wenn sie Simulationsergebnisse analysieren. Daher haben wir dieses Tool als einen Beitrag für einen umfassenden Workflow zur Simulationsdatenanalyse entwickelt.

Eine nahtlose Schnittstelle als Plug-In

ModelCompare ist als Plug-In für GNS Animator erhältlich und kann auchfür das Visualisierungswerkzeug Ihrer Wahl oder als eigenständiges Werkzeug zur Verfügung gestellt werden.

Geometrieänderungen

Eine genaue Schätzung und Darstellung der Änderungen der Geometrie von zwei ähnlich diskretisierten FE-Modellen erfolgt auf der Grundlage ihrer Knotenpositionen. Es ist unabhängig von der PID oder dem NAMEN / TITEL der Teile.

Doppelte Teile in einem Modell

Teile mit gleicher Form und gleichem Netz, die in einem Modell mehrfach vorkommen, werden unabhängig von ihrer Ausrichtung identifiziert.

Multi-Teile-Erkennung

Ein Teil des ersten Modells, das im zweiten Modell in viele Teile aufgeteilt ist, kann als Set aus diesen Teilen identifiziert werden.

Neue und fehlende Teile/Elemente

Neue Teile, die hinzugefügt wurden, oder Teile, die aus dem Modell entfernt wurden, können effektiv erkannt und visualisiert werden. Fehlende Elemente in Bezug auf das Referenzmodell, z.B. durch unsachgemäße Gitter, können auch erkannt werden.

Erkennung von Material-ID- und Dickenänderungen

Unterschiede in Material-ID, Dicke oder benutzerdefinierten (knoten- oder elementbasierten) Funktionswerten werden erkannt. Dickenänderungen können teil- oder elementbasiert sein.

Schweißpunkt- und RBE-Änderungen

Unterschiede in den Attributen der Schweißpunkte sowie neue und fehlende Schweißpunkte werden identifiziert und visualisiert. Zusätzlich werden Unterschiede in den Positionen der Master- und Slave-Knoten der starren Körperelemente (RBEs) bestimmt.

Integriertes Reporting

Während des Vergleichsprozesses kann ein pdf-Bericht erstellt werden. Der Bericht zeigt die Teile an, die Änderungen in der Geometrie aufweisen. Diese Änderungen werden aus vier festen Kameraperspektiven angezeigt, während im vollen Modell das jeweilige Teil hervorgehoben wird.

Änderungen an Knoten- und Elementfunktionen

Man kann eine benutzerdefinierte Funktion über jedem Knoten (oder jedem Element) definieren und ihre Werte für beide Modelle vergleichen. Die  Unterschiede werden angezeigt.

Alle Teile, die nachstehend angezeigt werden, stammen aus dem Open-Source-FE-Modell des Toyota Camry.
Visualization of the thickness differences of the two chassis.
© Fraunhofer SCAI

Visualisierung der Dickenunterschiede der beiden Chassis.

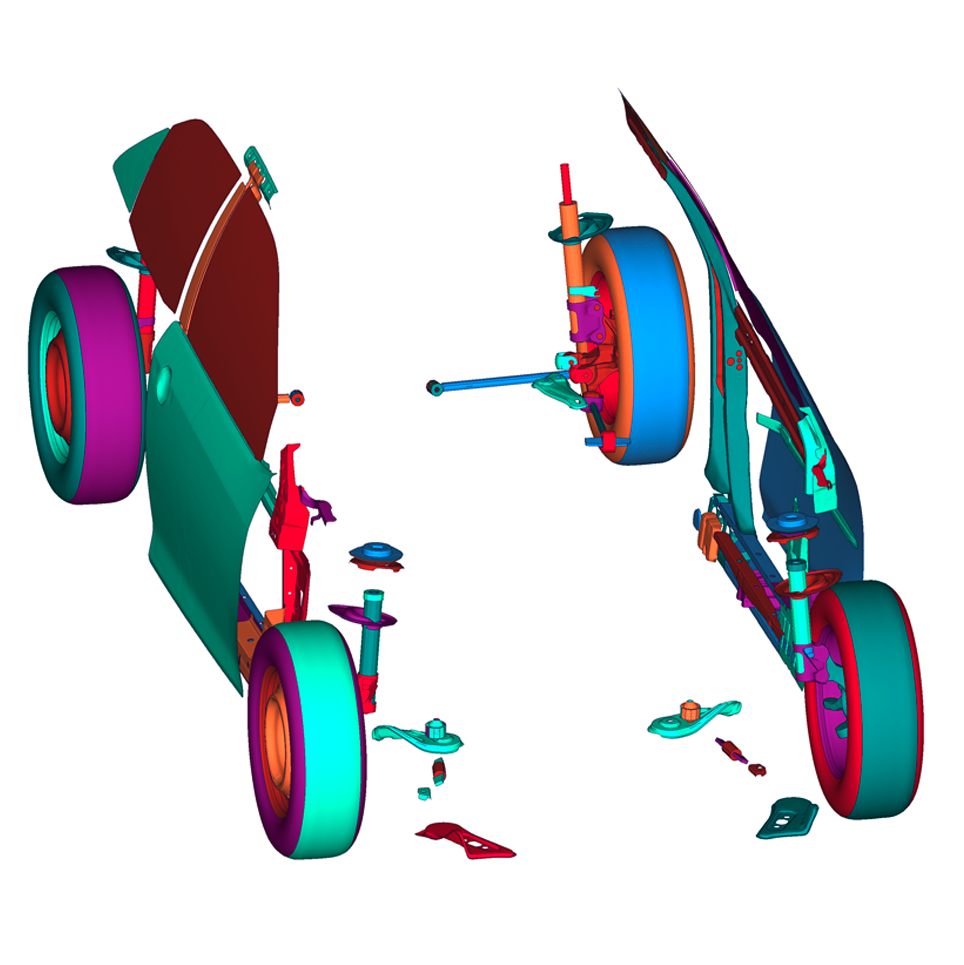

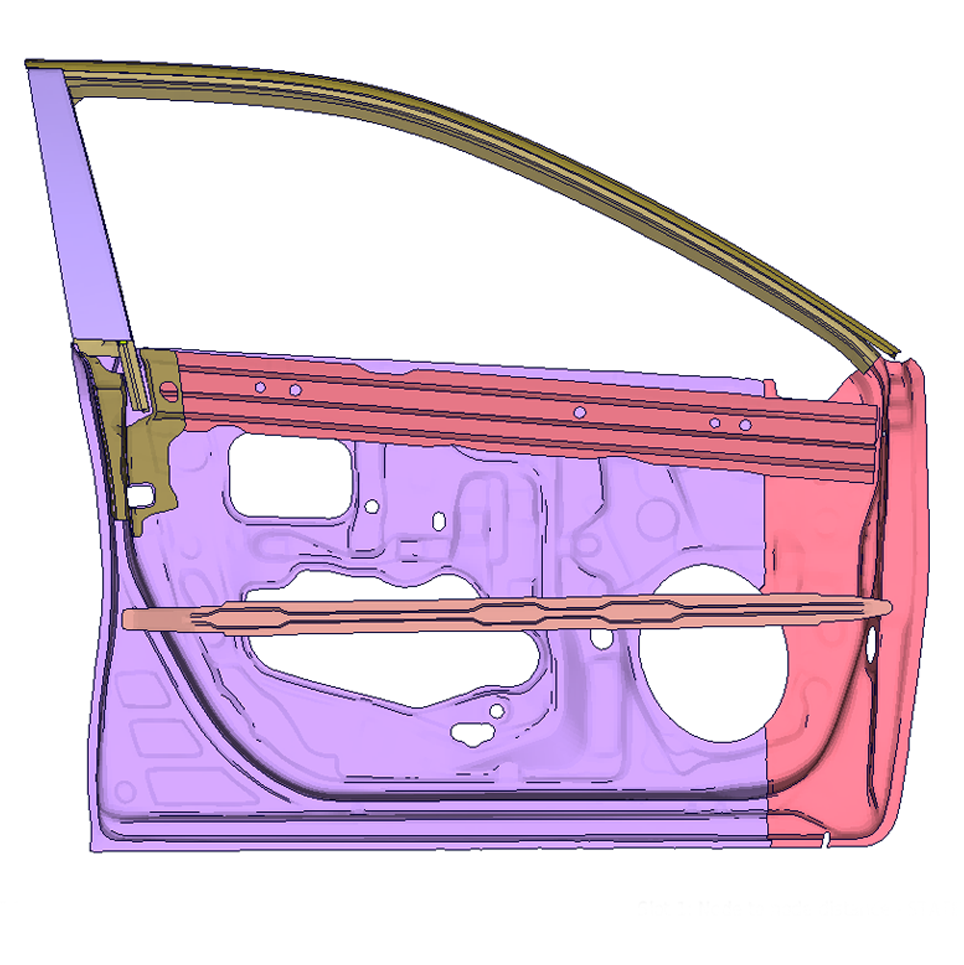

Detection of multiple parts in the second model which are assigned to a single part in the first model.
© Fraunhofer SCAI

Erkennung von mehreren Teilen im zweiten Modell, die einem einzigen Teil im ersten Modell entsprechen.

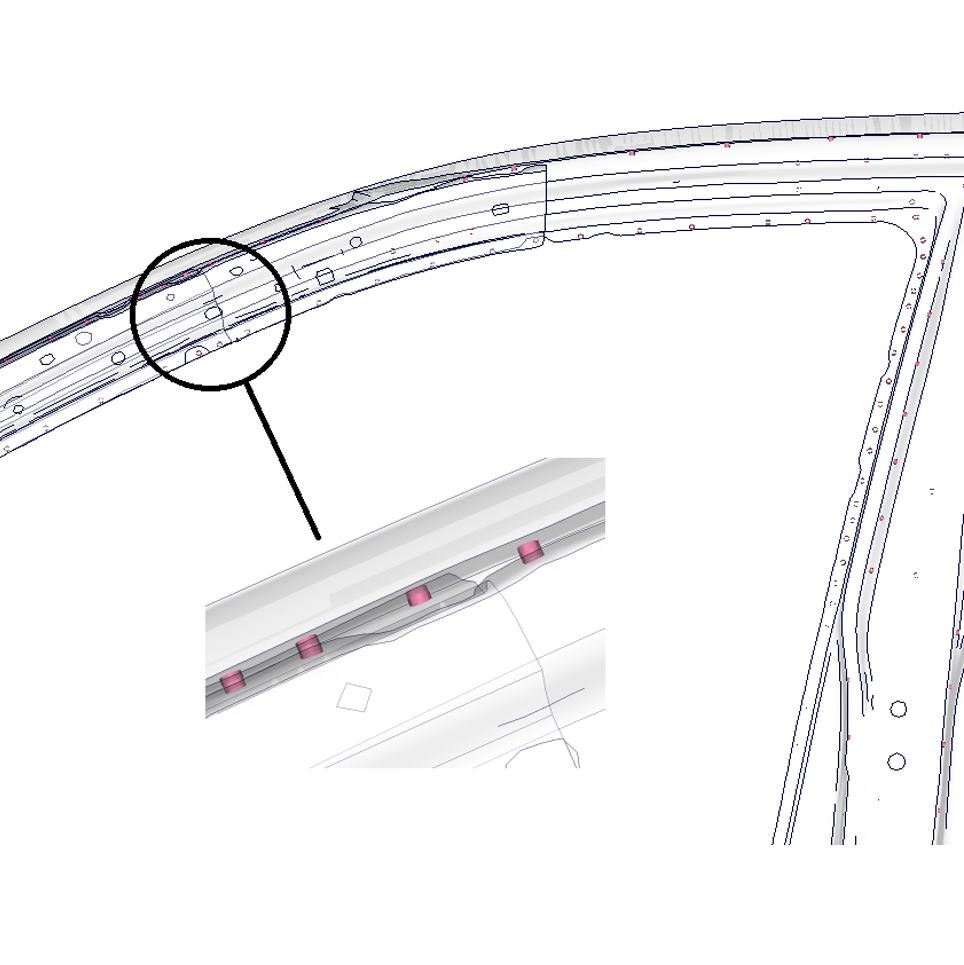

Changes in the spotwelds have been ­detected­ and can be visualized together with the connecting parts.
© Fraunhofer SCAI

Änderungen der Schweißpunkte werden erkannt und zusammen mit den Verbindungsteilen visualisiert.

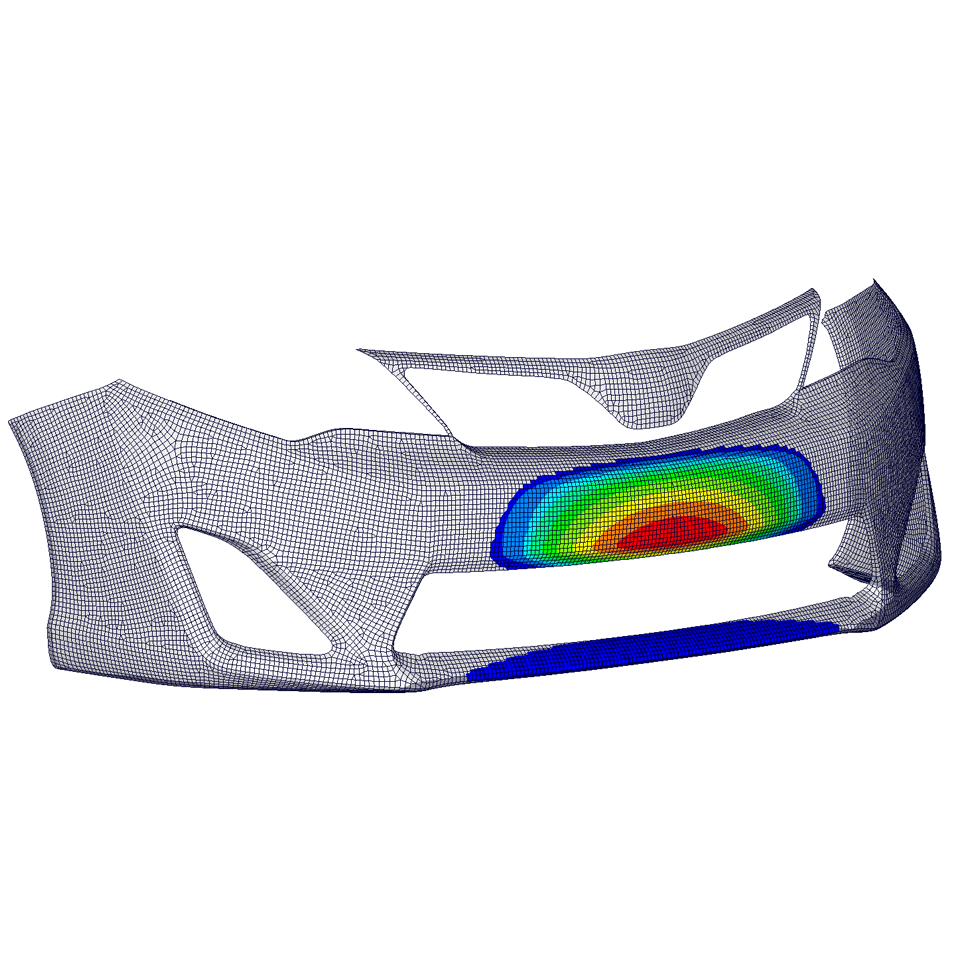

The bumper of the car that has been ­morphed in the other model has been ­detected as changed and the color coding ­depicts the ­intensity of morphing involved.
© Fraunhofer SCAI

Der Stoßfänger des Autos, der in dem anderen Modell verändert wurde, wurde als verändert erkannt. Die Farbcodierung zeigt die Intensität der Veränderung..

One section of the exhaust pipe that has been translated in the other model is detected.
© Fraunhofer SCAI

Ein Abschnitt des Auspuffrohres, das in das andere Modell übertragen wurde, wird erkannt.

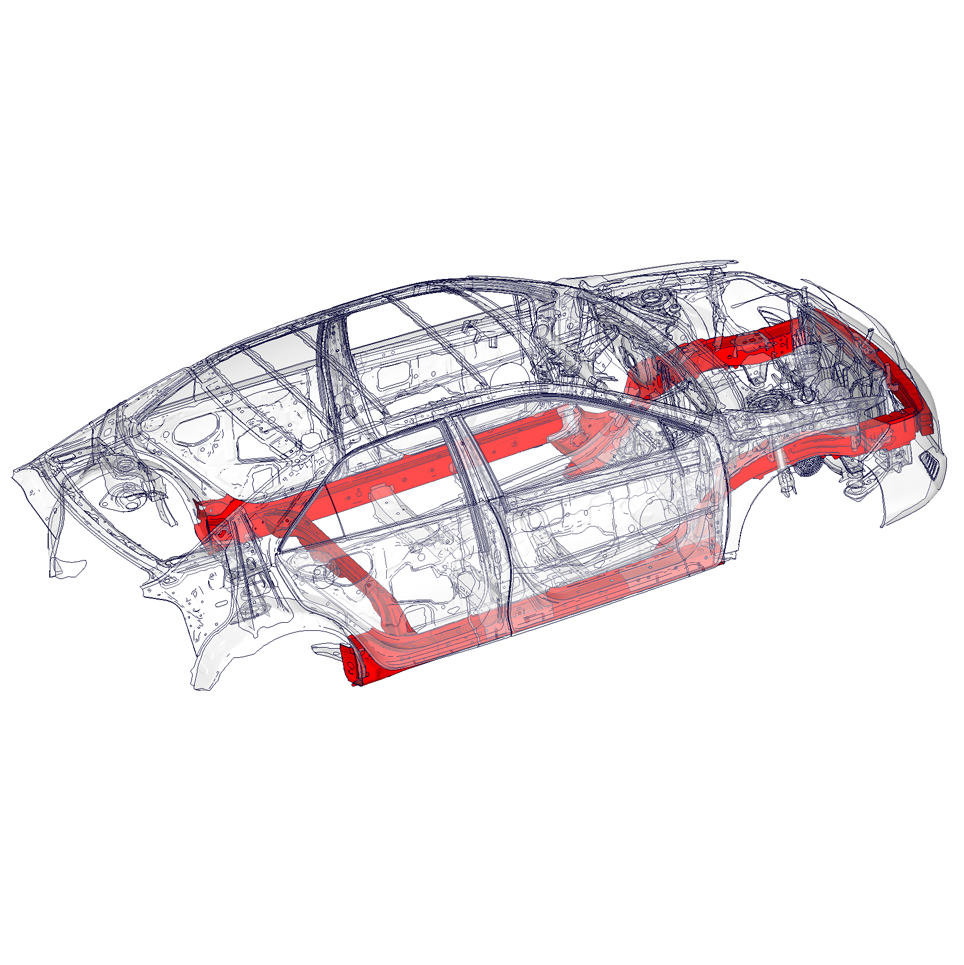

Parts of the chassis involving material differences in the two models have been highlighted.
© Fraunhofer SCAI

Teile des Chassis mit Materialunterschieden in den beiden Modellen wurden hervorgehoben.

© Fraunhofer SCAI

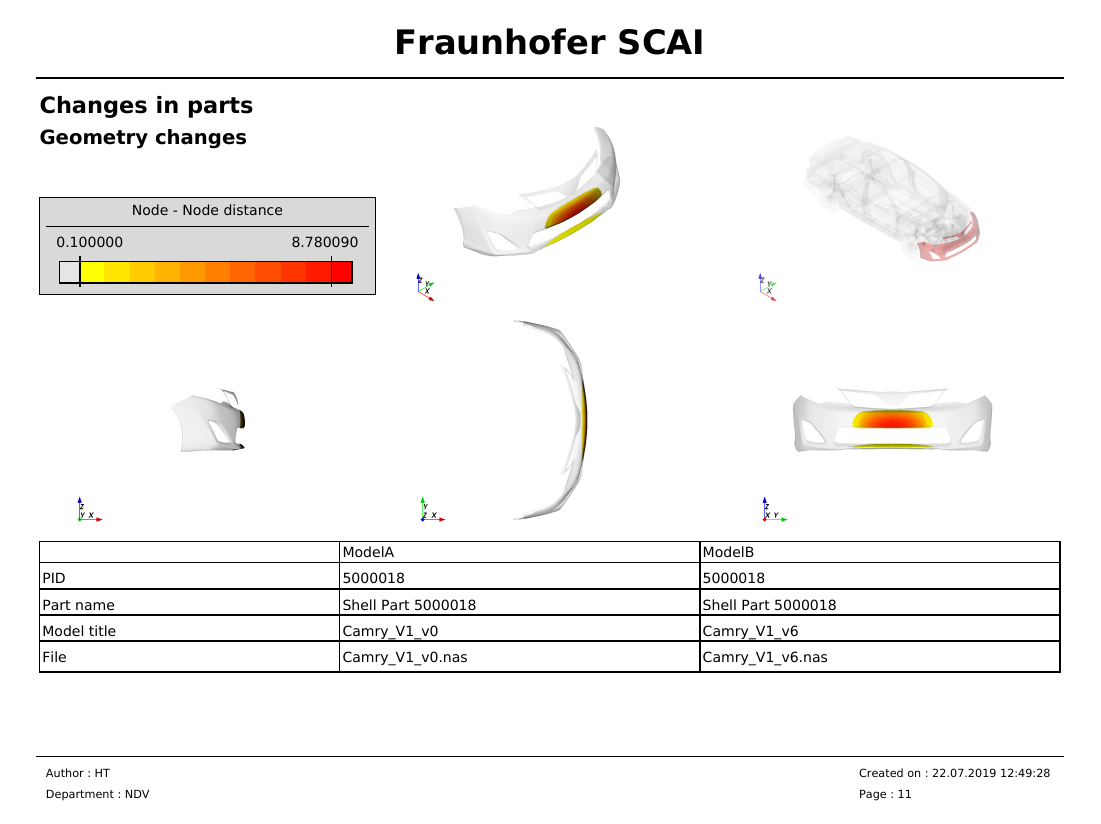

Während des Vergleichsprozesses kann ein pdf-Bericht erstellt werden.
