Software AutoBarSizer

AutoBarSizer ermittelt optimierte Schnittpläne für den Zuschnitt von Stahlprofilen und anderem Stangenmaterial (Langgut).

AutoBarSizer – Zuschnittoptimierung für Stahlprofile und andere Stangen

Produktbeschreibung



Die Software AutoBarSizer ermittelt ­optimierte Schnittpläne für den Zuschnitt von Stahlprofilen und anderem Stangen­material (Langgut) in kürzere Teile (Fixmaße). Die generierten Lösungen zeichnen sich durch einen hohen Material­nutzungsgrad (Ausnutzung, Ausbeute) aus, Schnittverluste werden minimiert. Dabei werden diverse konfigurierbare Nebenbedingungen eingehalten. Verschiedene Parameter erlauben dem Planer, einen Kompromiss zwischen Materialausnutzung und dem organisatorischen Mehraufwand durch die Erzeugung wiederverwendbarer Reste zu finden.

Wenn Teile auf Gehrung geschnitten werden, optimiert AutoBarSizer auch die Verschachtelung (Verzahnung) der Teile. Dafür ist es manchmal sinnvoll, die Teile zu drehen. Welche Drehungen dabei erlaubt sind, kann abhängig von Symmetrien des Materials und produktionstechnischen Anforderungen vom Planer vorgegeben werden. AutoBarSizer löst Fragestellungen, die bei der Planung in Walzwerken und bei Stahlhändlern, aber ebenso in der Holz verarbeitenden Industrie sowie bei Herstellern und Verarbeitern von Leisten aller Art auftreten.

Die Berechnungen für einen Schnittplan in üblicher Größe dauern nur wenige Sekunden bis maximal einige Minuten.

Nutzen optimierter Schnittpläne

Mit einer computergestützten Optimierung von Längenkombinationen beim Zuschnitt von Stangenware lassen sich durch die bestmögliche Vermeidung von Schrott erhebliche Mengen an Material einsparen. Dadurch werden Ressourcen geschont und die Produktionskosten gesenkt, ohne die Produkt- und Servicequalität zu beeinträchtigen. Durch individuelle Gewichtungen von Restverwertung und Resterzeugung können mit AutoBarSizer zudem die Restelagerbestände reguliert und unnötige Lagerkosten vermieden werden.

© Fraunhofer SCAI

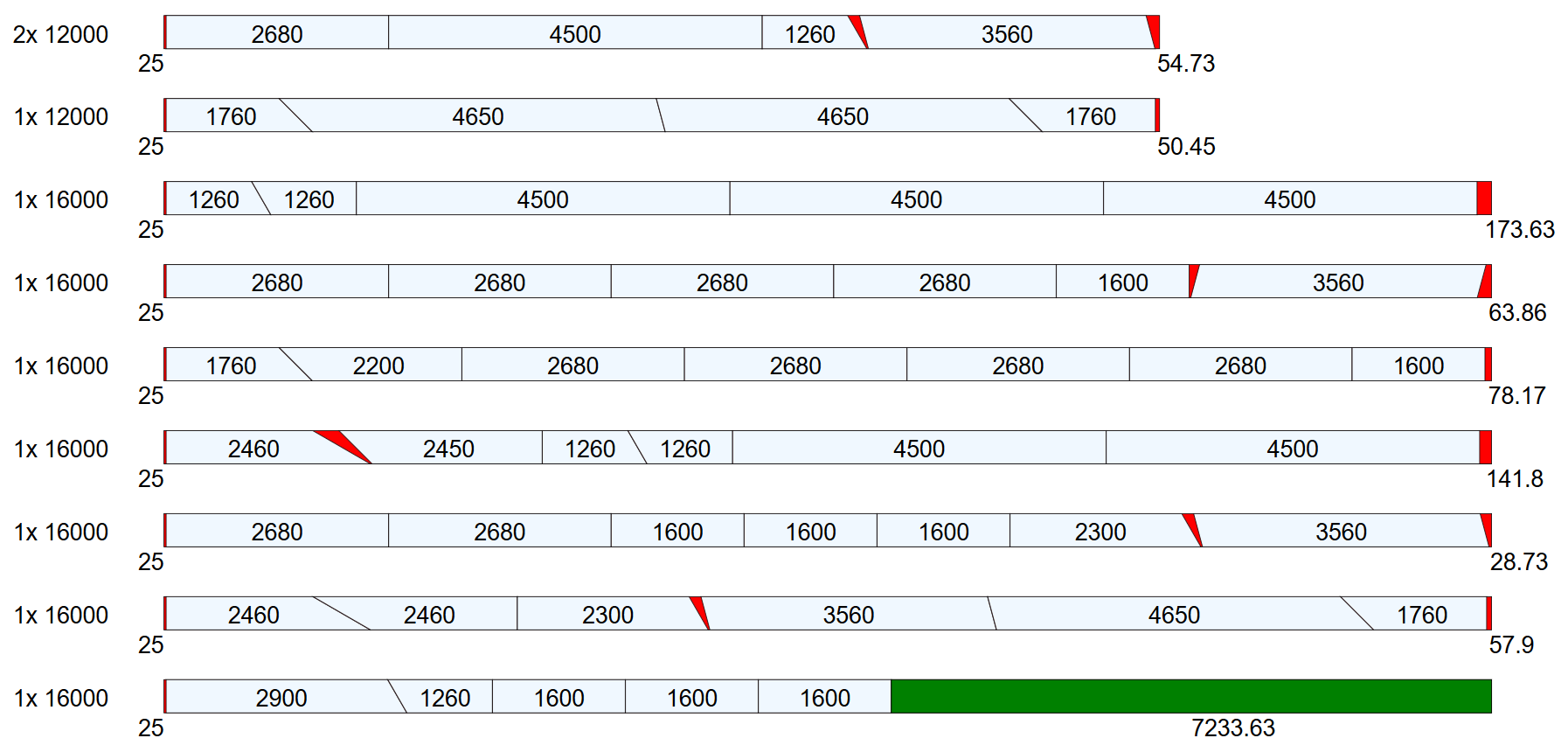

Mit AutoBarSizer berechneter Schnittplan mit Gehrungsschnitten und einem wiederverwendbaren Rest (grün).

Einsatz der Software

AutoBarSizer wird als reine geometrische Optimierungsengine vertrieben und ist für die Einbindung in andere Anwendungen, beispielsweise Anlagensteuerungen, MES- oder ERP-Systeme, vorgesehen. Dazu verfügt AutoBarSizer über eine XML-Schnittstelle, die über Standard-Input / -Output, über eine Dateischnittstelle oder als Serverdienst erreichbar ist. Die Software läuft auf allen aktuellen Microsoft-Windows-Betriebssystemen.

AutoBarSizer richtet sich an

  • Anbieter von Softwarelösungen, die eine Optimierung in ihre Anwendung integrieren möchten, sowie an
  • größere Firmen, die dazu bereit sind, eine entsprechende Anbindung an ihre IT-Systeme zu programmieren oder programmieren zu lassen.

Damit Unternehmen sich einen Eindruck von der Leistungsfähigkeit der Software verschaffen können, bevor sie eine Anbindung programmieren, bietet Fraunhofer SCAI eine Demo-Benutzeroberfläche an. Diese einfache Oberfläche eignet sich nicht für den täglichen Produktiveinsatz.

© Fraunhofer SCAI

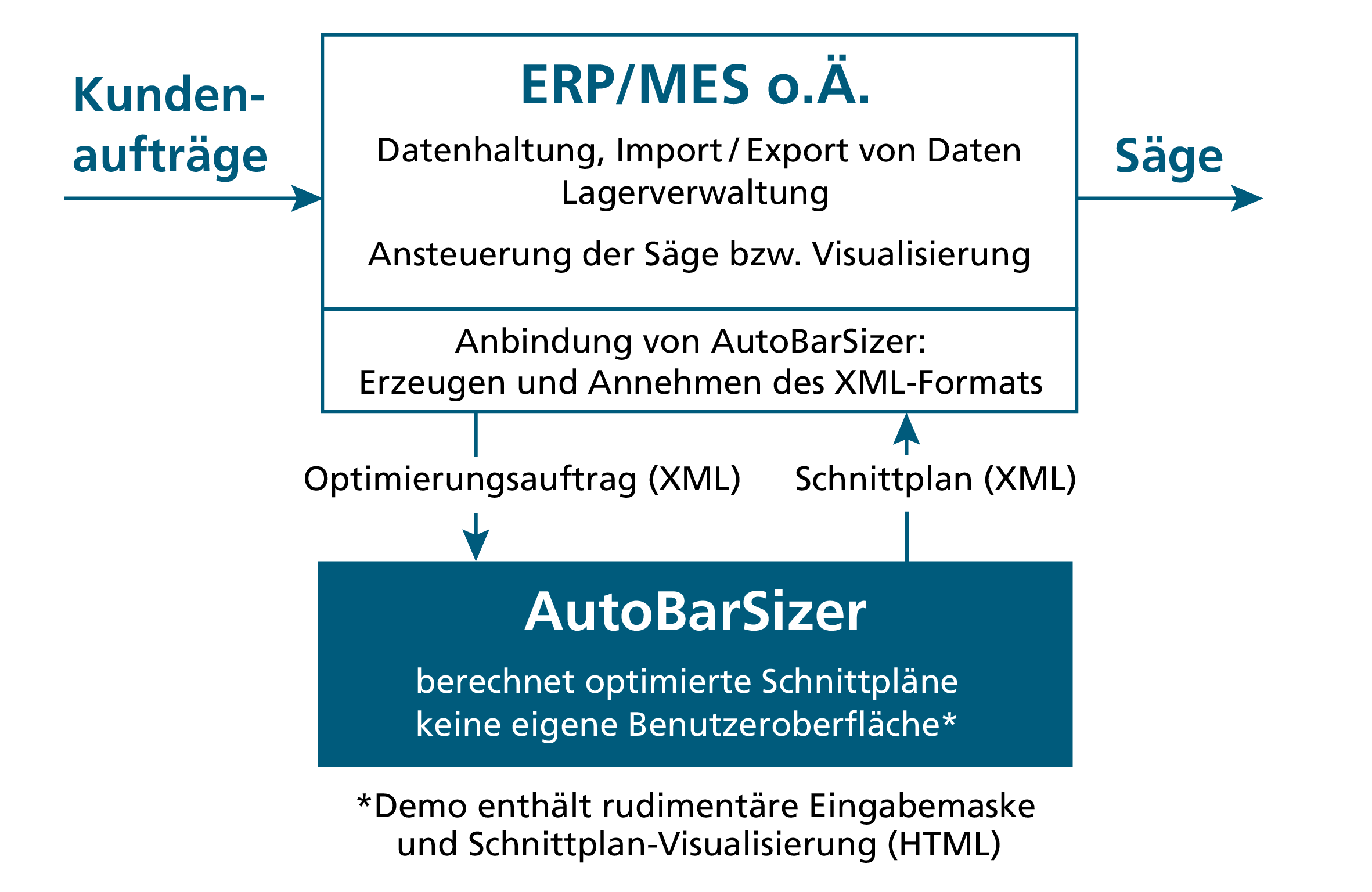

Anbindung von AutoBarSizer in Ihr bestehendes System. Fraunhofer SCAI liefert nur die geometrische Optimierungsengine AutoBarSizer (blauer Kasten).

Weiterentwicklung

Auf Basis aktueller Forschungsergebnisse entwickelt Fraunhofer SCAI AutoBarSizer stetig weiter. Das Forschungsinstitut bringt dabei sein langjähriges und breites algorithmisches Wissen über Optimierung in AutoBarSizer ein. Ebenso geht Fraunhofer SCAI auf die Bedürfnisse einzelner Kunden ein, die entweder als Features in neue Versionen einfließen oder durch eine Individualsoftware unter Ein­beziehung von AutoBarSizer abgedeckt werden können.

So wurde im Projekt Stahlprofilzuschnitt eine Software entwickelt, die einen zweistufigen Zuschnittprozess sowie die automatisierte Abstapelung der geschnittenen Teile berücksichtigt.

© Fraunhofer SCAI

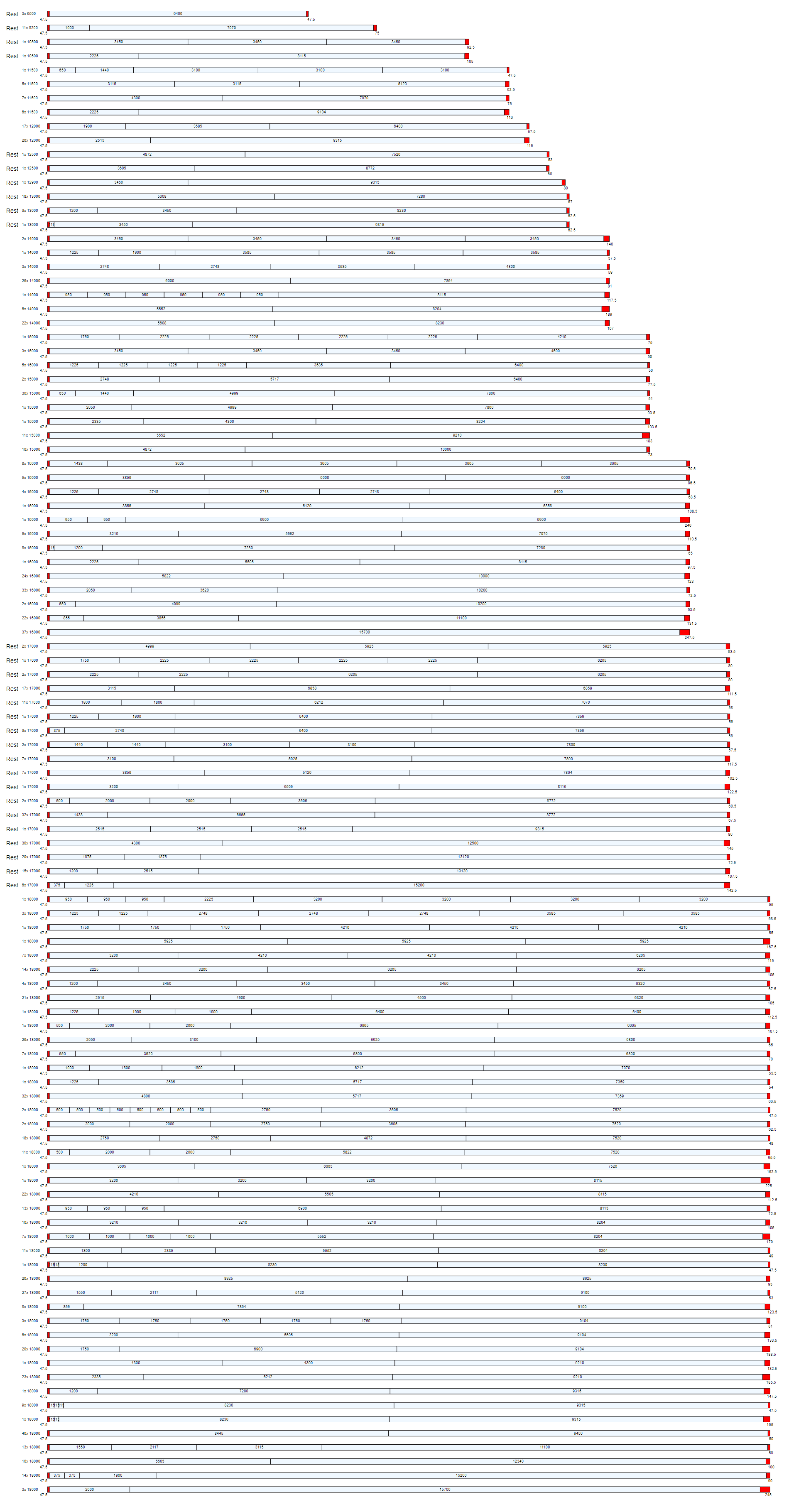

Für diese große Instanz mit 3000 Teilen (80 verschiedene Längen) und 30 verschiedenen Materiallängen findet AutoBarSizer eine Lösung mit einer Materialausnutzung von über 99%

Features

Teile und Ausgangslängen

  • beliebig viele verschiedene Teile
  • automatische Auswahl aus beliebig vielen verschiedenen Ausgangslängen
  • individuelle Angabe von begrenzter oder unbegrenzter Verfügbarkeit von Ausgangslängen
  • Kennzeichnung von Reststangen zur bevorzugten Verwendung

Gehrungsschnitt

  • Symmetrien des Profils, die bei der Drehung von Gehrungsteilen zu beachten sind
  • Mindestlängen für trapezförmige Schrottteile zwischen zwei Gehrungsteilen
  • beliebige Gehrungswinkel
  • Gehrungsorientierung (liegend / stehend)
  • Auszeichnung einer Seite der Säge (Messachse) und:
  • Wahl der Teileseite, die an die ausgezeichnete Seite angelegt wird
  • Wahl der Materialseite, die an die ausgezeichnete Seite angelegt wird

Resterzeugung und -verwendung

  • ein- oder zweistufige Bewertung mit individuellen Mindestlängen
  • justierbare Abwägung zwischen Minimierung der Resterzeugung, bevorzugtem Verbrauch bereits vorhandener Reststangen und Maximierung des Materialnutzungsgrades

Anfrage

Sie vermissen ein Feature? Kein Problem! Kontaktieren Sie uns und wir machen Ihnen ein Angebot.

Sie möchten tiefergehende Infos zu AutoBarSizer und sind an einer Zusammenarbeit interessiert? Wir helfen Ihnen gerne weiter.

Maschineneigenschaften

  • vorderer und hinterer Trim (nicht nutzbare Bereiche an Stangenanfang und -ende)
  • Sägeblattstärke
